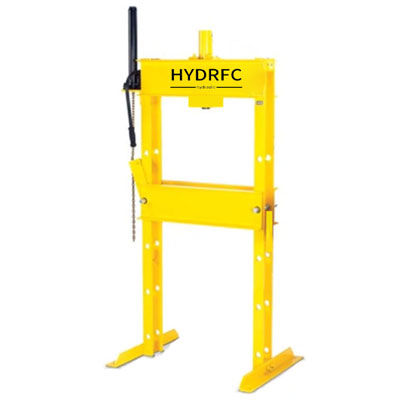

H形液压压床

特点： ● 高强度材质焊接框架确保受力安全可靠；

● 大部分型号配置油缸安装支架实现左右调节和就位;

● 多种附件可供选择。

IP系列：

● 最大工作压力：700bar

● 承载能力：10-200 ton@700bar

● 行程：152-355mm

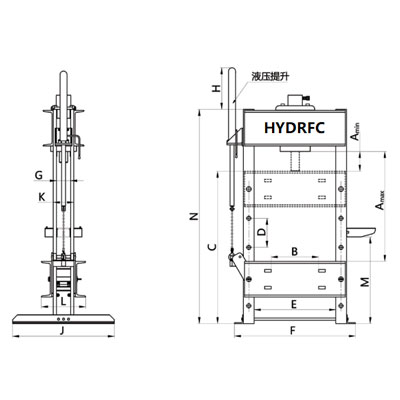

型号	工作能力	液压泵	液压阀	液压油缸	压装行程	压床框架尺寸 mm										重量
	ton(kN)	驱动形式	控制形式	复位形式	mm	A大	A小	C	D	E	J	K	L	M	N	kg
HYDRFC-IPE1215	10(101)	电动	手动	弹簧	253	1016	62	1187	127	473	755	108	189	889	1320	139
HYDRFC-IPH1240		手动	手动	弹簧	253											73
HYDRFC-IPH1234		手动	手动	液压	253											89
HYDRFC-IPE2510	25(232)	电动	电动	弹簧	355	1385	177	1447	301	736	762	133	271	673	1930	336
HYDRFC-IPA2520		气动	手动	弹簧	355											291
HYDRFC-IPH2531		手动	手动	弹簧	355											293
HYDRFC-IPE3060	30(295)	电动	电动	液压	355	1385	177	1447	301	736	762	133	271	673	1930	339
HYDRFC-IPA3071		气动	手动	液压	355											326
HYDRFC-IPH3080		手动	手动	液压	355											316
HYDRFC-IPE5060	50(498)	电动	电动	液压	330	1233	179	1371	263	730	914	184	333	781	1990	536
HYDRFC-IPA5073		气动	手动	液压	330											518
HYDRFC-IPH5080		手动	手动	液压	330											500
HYDRFC-IPE10060	95(933)	电动	电动	液压	330	1079	177	1295	296	889	914	222	395	841	2080	869
HYDRFC-IPA10023		气动	手动	弹簧	254											798
HYDRFC-IPH10080		手动	手动	液压	152											810
HYDRFC-IPE15065	140(1386)	电动	电动	液压	330	1231	317	1384	254	1219	1117	333	555	1212	2290	1858
HYDRFC-IPA15073		气动	手动	液压	330											1830
HYDRFC-IPH15080		手动	手动	液压	153											1736
HYDRFC-IPE20065	200(1995)	电动	电动	液压	330	1231	317	1384	254	1219	1117	333	5555	1212	2290	1880
HYDRFC-IPA20073		气动	手动	液压	330											1860
HYDRFC-IPH20080		手动	手动	液压	152											1780

选型建议：

● 所需最大工作负载力应以压床额定负载能力的80%为准；
● 所需最大压装行程应以压床额定行程的80%为准；
● 压床框架内部宽度x高度空间应确认可以满足压装工作要求；
● 压床主油缸的复位形式选择弹簧复位时应考虑复位及时性；
● 液压泵的动力形式电动、气动、手动可选；
● 其它控制要求。
