双作用分级顶升液压油缸

特点： ● 双作用油缸往复多次顶升实现较大顶升高度

● 配置HYDRFC同步控制系统可实现多点同步控制，精度优于±0.1mm

● 可选配倾斜式鞍座可承受最大倾角5°

BLS系列：

● 最大工作压力：700bar

● 单点承载能力：50-300 ton@700bar

● 单次行程：150-161mm

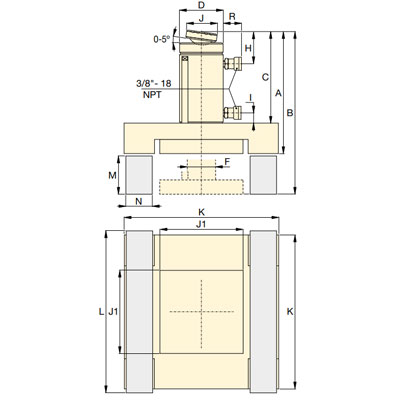

型号	承载能力	有效行程	本体高度A	伸展高度B	液压油容量	油缸外径D	活塞杆直径F	鞍座直径J	顶板方J1	底座方K	重量
型号	ton(kN)	mm	mm	mm	cm³	mm	mm	mm	mm	mm	kg
HYDRFC-HBLS506	50(498)	150	406	556	1111	128	79	50	240	515	173
HYDRFC-HBLS1006	96(933)	161	446	607	2238	180	95	71	330	670	316
HYDRFC-HBLS1506	140(1386)	151	476	627	3090	203	114	130	230	475	336
HYDRFC-HBLS2006	200(1996)	151	515	666	4332	249	133	130	270	550	380
HYDRFC-HBLS3006	300(3186)	151	660	811	6860	330	197	160	300	650	600

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
