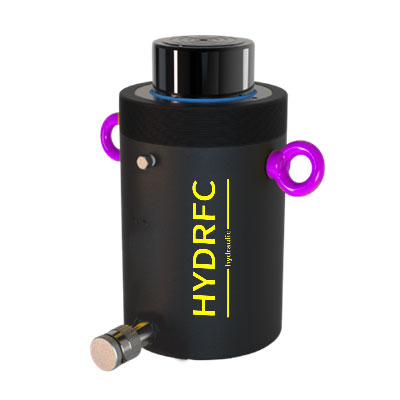

大吨位单作用液压油缸

特点： ●单作用，负载或外力复位；

●特殊抗偏载设计可承受7%-10%的偏载；

●配置标准平鞍座，如有需要可选配倾斜式鞍座。

HCG系列：

● 最大工作压力：700bar

● 承载能力：50-1000 ton@700bar

● 行程：50-300mm

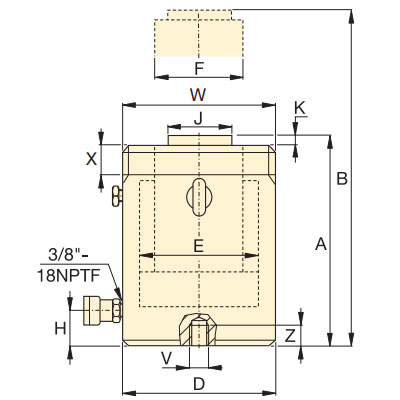

型号	承载能力	有效行程	本体高度A	液压油量	油缸外径D	柱塞直径F	标准鞍座直径J	重量	倾斜式鞍座参数说明
	Ton(kN)	mm	mm	cm³	mm	mm	mm	kg	直径mm	高度mm	订货型号
HYDRFC-HCG502	56(550)	50	183	393	130	70	50	17	50	24	HCATG50
HYDRFC-HCG506		150	283	1179				24
HYDRFC-HCG5012		300	446	2358				36
HYDRFC-HCG1002	102(1002)	50	202	716	175	95	75	33	73	29	HCATG100
HYDRFC-HCG1006		150	302	2148				46
HYDRFC-HCG10012		300	479	4296				71
HYDRFC-HCG1502	153(1497)	50	220	1069	215	120	94	56	91	31	HCATG150
HYDRFC-HCG1506		150	320	3207				76
HYDRFC-HCG15012		300	497	6414				116
HYDRFC-HCG2002	202(1985)	50	231	1418	250	140	113	81	118	36	HCATG200
HYDRFC-HCG2006		150	331	4254				109
HYDRFC-HCG20012		300	508	8508				165
HYDRFC-HCG2502	259(2541)	50	241	1816	280	170	145	107	145	47	HCATG250
HYDRFC-HCG2506		150	341	5448				145
HYDRFC-HCG25012		300	531	10896				219
HYDRFC-HCG3002	310(3036)	50	296	2169	305	200	177	158	160	64	HCATG300
HYDRFC-HCG3006		150	396	6507				206
HYDRFC-HCG30012		300	546	13014				278
HYDRFC-HCG4002	409(4008)	50	321	2863	350	220	196	227	193	59	HCATG400
HYDRFC-HCG4006		150	421	8589				287
HYDRFC-HCG40012		300	571	17178				378
HYDRFC-HCG5002	522(5115)	50	344	3653	400	250	228	319	228	63	HCATG500
HYDRFC-HCG5006		150	444	10959				399
HYDRFC-HCG50012		300	594	21918				519
HYDRFC-HCG6002	611(5988)	50	352	4276	430	270	247	378	241	78	HCATG600
HYDRFC-HCG6006		150	452	12828				470
HYDRFC-HCG60012		300	602	25656				608
HYDRFC-HCG8002	831(8150)	50	404	5821	505	320	297	606	287	87	HCATG800
HYDRFC-HCG8006		150	504	17463				736
HYDRFC-HCG80012		300	654	34926				930
HYDRFC-HCG10002	1085(10644)	50	442	7603	570	340	323	840	311	93	HCATG1000
HYDRFC-HCG10006		150	542	22809				993
HYDRFC-HCG100012		300	692	45618				1221

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
