自锁式液压油缸

特点： ● 单作用，负载或外力复位；

● 机械式螺母锁定确保负载安全；

● 配置标准平鞍座，如有需要可选配倾斜式鞍座。

CLL系列：

● 最大工作压力：700bar

● 承载能力：50-1000 ton@700bar

● 行程：50-300mm

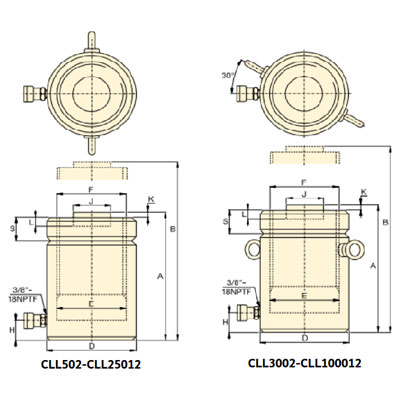

型号	承载能力	有效行程	本体高度A	液压油量	油缸外径D	柱塞直径F	标准鞍座直径J	重量
型号	ton(kN)	mm	mm	cm³	mm	螺纹	mm	kg
HYDRFC-CLL502	50(496)	50	164	355	125	Tr95x4	71	15
HYDRFC-CLL506		150	264	1065				25
HYDRFC-CLL5012		300	414	2130				40
HYDRFC-CLL1002	100(930)	50	187	664	165	Tr130x6	75	30
HYDRFC-CLL1006		150	287	1992				48
HYDRFC-CLL10012		300	437	3984				73
HYDRFC-CLL1502	150(1390)	50	209	993	205	Tr159x6	130	53
HYDRFC-CLL1506		150	309	2979				78
HYDRFC-CLL15012		300	459	5958				118
HYDRFC-CLL2002	200(1860)	50	243	1330	235	Tr184x6	130	83
HYDRFC-CLL2006		150	343	3990				118
HYDRFC-CLL20012		300	493	7980				170
HYDRFC-CLL2502	250(2566)	50	249	1832	275	Tr216x6	150	116
HYDRFC-CLL2506		150	349	5496				162
HYDRFC-CLL25012		300	499	10992				235
HYDRFC-CLL3002	300(3186)	50	295	2281	310	Tr241x6	139	173
HYDRFC-CLL3006		150	395	6843				233
HYDRFC-CLL30012		300	545	13686				323
HYDRFC-CLL4002	400(3919)	50	335	2800	350	Tr266x6	196	250
HYDRFC-CLL4006		150	435	8400				330
HYDRFC-CLL40012		300	585	16800				440
HYDRFC-CLL5002	500(5118)	50	375	3653	400	Tr305x6	179	368
HYDRFC-CLL5006		150	475	10959				466
HYDRFC-CLL50012		300	625	21918				618
HYDRFC-CLL6002	600(5983)	50	395	4276	430	Tr330x6	194	446
HYDRFC-CLL6006		150	495	12828				563
HYDRFC-CLL60012		300	645	25656				738
HYDRFC-CLL8002	800(8238)	50	455	5881	505	Tr387x6	224	710
HYDRFC-CLL8006		150	555	17643				870
HYDRFC-CLL80012		300	705	35286				1110
HYDRFC-CLL10002	1000(10260)	50	495	7330	560	Tr432x6	249	950
HYDRFC-CLL10006		150	595	21990				1140
HYDRFC-CLL100012		300	745	43980				1430

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
