双作用液压油缸

特点：

● 双作用，适用于顶推工况；

● 烤漆表面抗腐蚀能力强；

● 配置标准平鞍座，如有需要可选配倾斜式鞍座。

CLRG系列：

● 最大工作压力：700bar

● 承载能力：50-2000 ton@700bar

● 行程：50-300mm

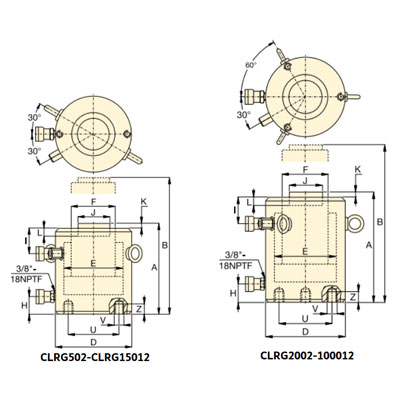

型号	承载能力	有效行程	本体高度A	工作能力		液压油量		油缸外径D	柱塞直径F	标准鞍座直径J	重量
型号	ton(kN)	mm	mm	推力kN	拉力kN	推cm³	拉cm³	mm	mm	mm	kg
HYDRFC-CLRG502	50(539)	50	162	539	269	385	192	130	70	50	17
HYDRFC-CLRG506		150	262			1155	576				23
HYDRFC-CLRG5012		300	412			2310	1152				34
HYDRFC-CLRG1002	100(930)	50	179	930	433	664	309	165	95	75	29
HYDRFC-CLRG1006		150	279			1992	927				40
HYDRFC-CLRG10012		300	429			3984	1854				58
HYDRFC-CLRG1502	150(1390)	50	196	1390	676	993	482	205	114	94	39
HYDRFC-CLRG1506		150	296			2979	1446				66
HYDRFC-CLRG15012		300	446			5958	2892				105
HYDRFC-CLRG2002	200(1861)	50	212	1861	889	1330	635	235	133	113	55
HYDRFC-CLRG2006		150	312			3990	1905				91
HYDRFC-CLRG20012		300	462			7980	3810				146
HYDRFC-CLRG2502	250(2566)	50	235	2566	1068	1832	763	275	165	145	89
HYDRFC-CLRG2506		150	335			5496	2289				136
HYDRFC-CLRG25012		300	485			10992	4578				207
HYDRFC-CLRG3002	300(3193)	50	322	3193	1060	2281	757	310	197	177	184
HYDRFC-CLRG3006		150	422			6843	2271				232
HYDRFC-CLRG30012		300	572			13686	4542				303
HYDRFC-CLRG4002	400(3919)	50	374	3919	1355	2800	968	350	216	196	270
HYDRFC-CLRG4006		150	474			8400	2904				330
HYDRFC-CLRG40012		300	624			16800	5808				421
HYDRFC-CLRG5002	500(5115)	50	419	5115	1733	3653	1238	400	248	228	400
HYDRFC-CLRG5006		150	519			10959	3714				480
HYDRFC-CLRG50012		300	669			21918	7428				600
HYDRFC-CLRG6002	600(5988)	50	429	5988	2068	4276	1478	430	267	247	475
HYDRFC-CLRG6006		150	529			12828	4434				565
HYDRFC-CLRG60012		300	679			25656	8868				700
HYDRFC-CLRG8002	800(8236)	50	484	8236	2710	5881	1936	505	317	297	740
HYDRFC-CLRG8006		150	584			17643	5808				868
HYDRFC-CLRG80012		300	734			35286	11616				1058
HYDRFC-CLRG10002	1000(10260)	50	564	10260	3792	7330	2710	560	343	323	1062
HYDRFC-CLRG10006		150	664			21990	8130				1213
HYDRFC-CLRG100012		300	814			43980	16260				1440
HYDRFC-CLRG15006	1500(14868)	150	930	14868	6503	31860	13940	680	390	360	2160
HYDRFC-CLRG20006	2000(19796)	150	960	19796	8660	43120	15410	790	450	410	2819

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
