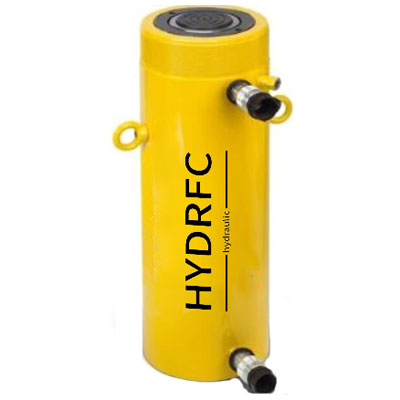

双作用液压油缸

特点： ● 外环螺纹、柱塞螺纹及底部安装孔便于安装定位；

● 烤漆表面抗腐蚀能力强；

● 配置高强度耐磨导向支撑，适合高强度应用工况。

RR系列：

●最大工作压力：700bar

●承载能力：10-520 ton@700bar

●行程：100-1219mm

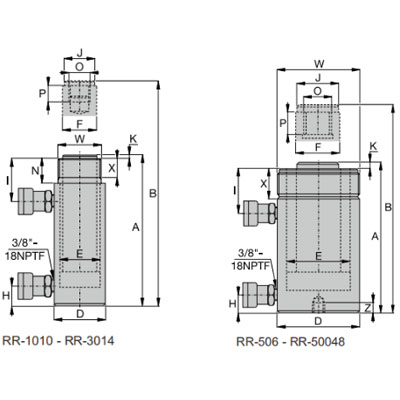

型号	承载能力	有效行程	本体高度A	工作能力		液压油量		油缸外径D	活塞杆直径F	外环螺纹W	重量
型号	ton(kN)	mm	mm	推力kN	拉力kN	推cm³	拉cm³	mm	mm		kg
HYDRFC-RR106	10(102)	150	306	102	34	217	72	73	35	2 1/4"-14	8
HYDRFC-RR1010		254	409			368	122				12
HYDRFC-RR1012		305	457			442	147				14
HYDRFC-RR304	30(295)	100	290	295	53	421	191	101	54	3 5/16"-12	10
HYDRFC-RR308		209	395			879	400				18
HYDRFC-RR3014		368	549			1549	703				29
HYDRFC-RR506	50(499)	156	331	499	103	1111	335	127	80	5"-12	30
HYDRFC-RR5013		334	509			2378	718				52
HYDRFC-RR5020		511	733			3638	1099				68
HYDRFC-RR756	75(719)	156	347	719	156	1601	490	146	95	5 3/4"-12	41
HYDRFC-RR7510		256	448			2628	804				57
HYDRFC-RR7513		333	525			3417	1046				68
HYDRFC-RR1006	95(933)	168	357	933	435	2238	1046	178	95	6 7/8"-12	61
HYDRFC-RR10013		333	525			4439	2071				93
HYDRFC-RR10018		460	687			6132	2861				117
HYDRFC-RR1506	140(1386)	156	385	1386	668	3090	1488	203	114	8"-12	93
HYDRFC-RR15013		333	582			6598	3178				124
HYDRFC-RR15032		815	1116			16145	7776				238
HYDRFC-RR2006	200(1996)	152	430	1996	1017	4333	2210	248	133	9 3/4"-12	148
HYDRFC-RR20013		330	608			9405	4796				199
HYDRFC-RR20048		1219	1527			34741	17712				483
HYDRFC-RR3006	325(3201)	153	485	3201	1703	6997	3721	311	165	12 1/4"-12	200
HYDRFC-RR30036		915	1248			41843	22253				628
HYDRFC-RR30048		1219	1553			55745	29646				780
HYDRFC-RR4006	440(4292)	152	538	4292	2297	9319	4988	358	190	14 1/8"-8	303
HYDRFC-RR40036		915	1300			56037	29988				792
HYDRFC-RR40048		1219	1605			74737	39996				980
HYDRFC-RR5006	520(5114)	153	577	5114	2849	11165	6203	398	203	15 5/8"-8	432
HYDRFC-RR50036		915	1339			66768	36973				1000
HYDRFC-RR50048		1219	1644			88951	49418				1226

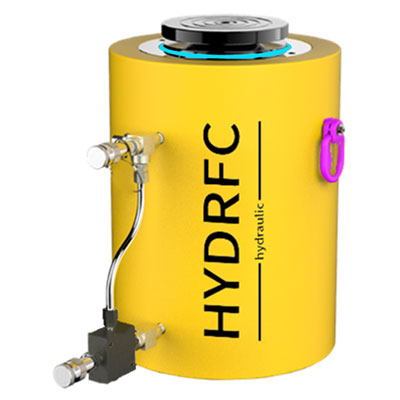

图示液压锁需单独订货

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
