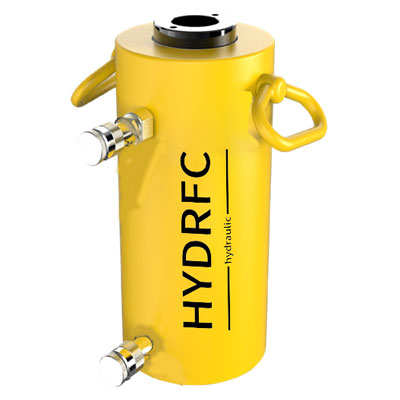

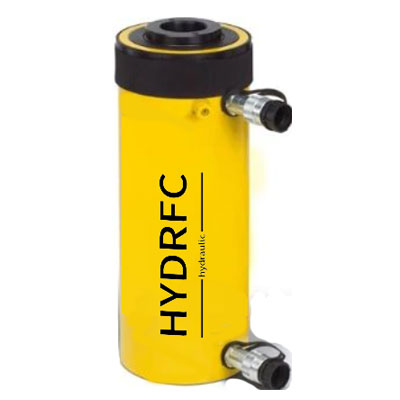

双作用中空柱塞液压油缸

特点： ● 中空柱塞设计适用于顶推及拉力工况；

● 烤漆表面抗腐蚀能力强；

● 双作用可快速复位。

RRH系列：

● 最大工作压力：700bar

● 承载能力：20-1000 ton@700bar

● 行程：50-258mm

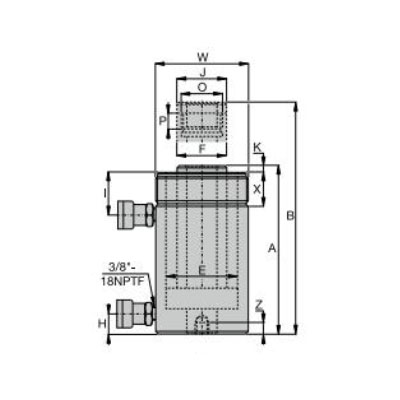

型号	承载能力	有效行程	本体高度A	承载能力		液压油量		油缸外径D	柱塞直径F	中心孔直径Y	重量
型号	Ton(kN)	mm	mm	推力kN	拉力kN	推cm³	拉cm³	mm	mm	mm	kg
HYDRFC-RRH202	20(218)	50	215	218	130	156	93	110	50	23	6.9
HYDRFC-RRH206		150	315			468	278				15.3
HYDRFC-RRH2010		250	420			780	465				25.6
HYDRFC-RRH302	30(326)	50	225	326	213	333	153	114	63	33	9.6
HYDRFC-RRH307		178	330			829	541				21.6
HYDRFC-RRH3010		258	431			1202	785				27.6
HYDRFC-RRH603	60(576)	89	247	576	380	733	482	160	92	53	28.1
HYDRFC-RRH606		166	323			1366	900				35.2
HYDRFC-RRH6010		257	438			2116	1393				46.8
HYDRFC-RRH1003	95(931)	76	255	931	612	1011	666	212	127	79	61.1
HYDRFC-RRH1006		153	342			2035	1337				80.3
HYDRFC-RRH10010		257	460			3420	2246				106.6
HYDRFC-RRH1502	145(1430)	50	200	1430	718	1020	513	247	152	79	81.6
HYDRFC-RRH1506		150	300			3062	1540				96.8
HYDRFC-RRH1508		203	350			4144	2084				112
HYDRAC-RRH2006	200(2001)	150	380	2001	1178	4290	2520	300	180	100	160
HYDRFC-RRH2506	250(2493)	150	415	2493	1566	5340	3360	340	203	120	220
HYDRFC-RRH4006	400(4012)	150	480	4012	1910	8600	4090	400	254	125	360
HYDRFC-RRH5006	500(5051)	150	520	5051	2046	1082	4390	450	292	135	500
HYDRFC-RRH6006	600(5993)	150	550	5993	3000	12840	6500	500	305	150	660
HYDRFC-RRH9006	900(9005)	150	620	9005	4596	19300	9850	600	368	180	1070
HYDRFC-RRH10006	1000(10495)	150	660	10495	6646	22490	14240	700	400	200	1600

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
