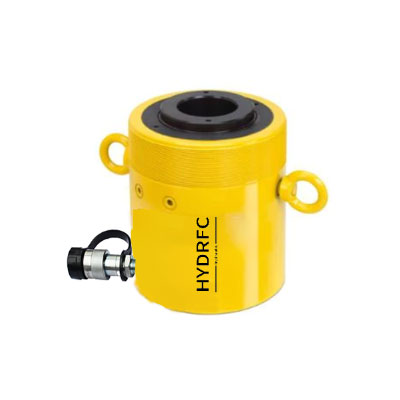

单作用中空柱塞液压油缸

特点： ● 中空柱塞设计适用于顶推及拉力工况；

● 烤漆表面抗腐蚀能力强；

● 单作用，弹簧复位。

RCH系列：

● 最大工作压力：700bar

● 承载能力：12-95 ton@700bar

● 行程：8-155mm

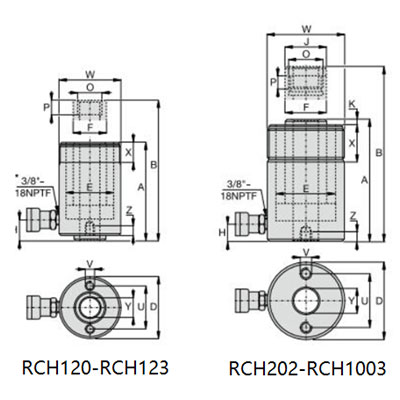

型号	承载能力	有效行程	本体高度A	伸展高度B	有效面积	液压油容量	油缸外径D	活塞杆直径F	中心孔径Y	重量
型号	ton(kN)	mm	mm	mm	cm²	cm³	mm	mm	mm	kg
HYDRFC-RCH120	12(125)	8	55	63	18	14	69	35	17	1.5
HYDRFC-RCH121		42	120	162		76				2.8
HYDRFC-RCH123		76	184	260		136				4.5
HYDRFC-RCH202	20(216)	49	162	211	31	150	98	55	27	7.8
HYDRFC-RCH204		100	213	313		303				9.2
HYDRFC-RCH206		155	306	461		476				14.1
HYDRFC-RCH302	30(326)	64	178	242	47	298	115	64	33	10.9
HYDRFC-RCH304		100	275	375		466				14.1
HYDRFC-RCH306		155	330	485		722				21.8
HYDRFC-RCH602	60(576)	76	248	324	82	626	160	92	54	28.1
HYDRFC-RCH603		100	270	370		823				33.6
HYDRFC-RCH606		153	323	476		1260				35.4
HYDRFC-RCH1002	95(931)	50	230	280	133	666	212	127	79	41.6
HYDRFC-RCH1003	95(931)	76	255	331	133	1011	212	127	79	63.1

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
