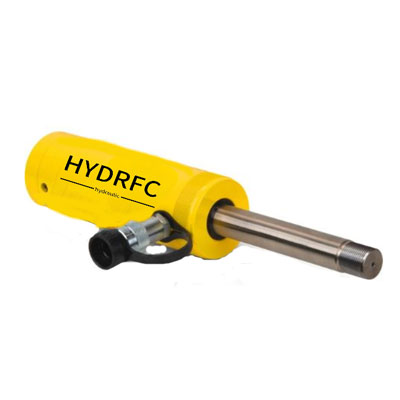

拉式液压油缸

特点： ● 高强度合金钢材质；

● 烤漆表面抗腐蚀能力强；

● 单作用，弹簧复位。

BRC系列：

● 最大工作压力：700bar

● 承载能力：2.5-10 ton@700bar

● 行程：128-151mm

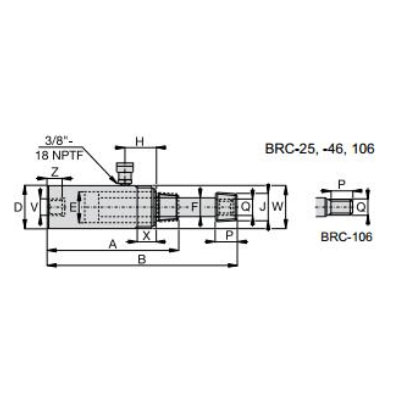

型号	承载能力	有效行程	本体长度A	有效面积	液压油容量	油缸外径D	柱塞直径F	柱塞螺纹长度P	柱塞外螺纹Q	重量
	ton(kN)	mm	mm	cm²	cm³	mm	mm	mm	mm	kg
HYDRFC-BRC25	2.5(25)	128	264	3.6	46	48	19	28	11/16"-24	1.9
HYDRFC-BRC46	5(51)	140	301	7.4	103	58	30	32	1 3/16"-16	4.6
HYDRFC-BRC106	10(106)	151	289	15.1	230	86	32	25	M30x2	9.6

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
