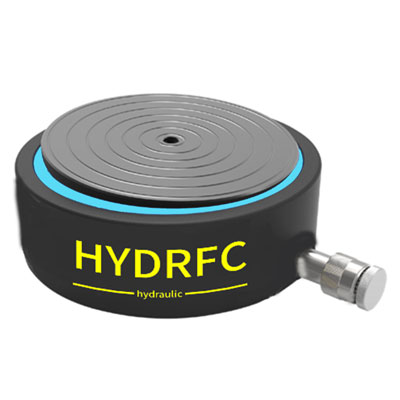

新型超薄液压油缸

特点： ● 紧凑式设计适用空间狭小工况；

● 配置倾斜式鞍座最大倾角2-4°；

● 最大行程警示线设计防止超行程。

CUSP系列：

● 最大工作压力：700bar

● 承载能力：10-1000 ton@700bar

● 行程：6-10mm

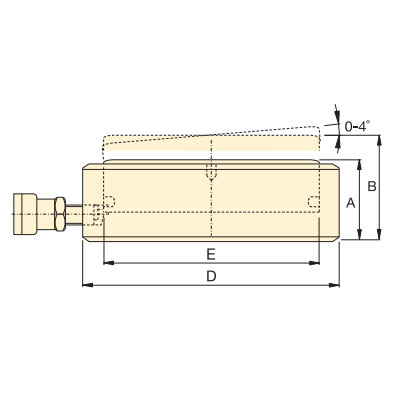

型号	承载能力	有效行程	本体高度A	有效面积	液压油容量	油缸外径D	柱塞直径F	重量
	ton(kN)	mm	mm	cm²	cm³	mm	mm	kg
HYDRFC-CUSP10	10(98)	6	36	14	10	72	42	1.2
HYDRFC-CUSP20	20(198)	6	41	28	20	90	60	1.9
HYDRFC-CUSP30	30(310)	6	43	44	32	105	75	2.7
HYDRFC-CUSP50	50(550)	10	58	78	104	130	100	5.6
HYDRFC-CUSP75	75(792)	10	61	113	158	150	120	8.1
HYDRFC-CUSP100	100(1080)	10	64	154	226	170	140	10.8
HYDRFC-CUSP150	150(1590)	10	65	227	324	200	170	15.3
HYDRFC-CUSP200	200(2090)	10	69	299	446	229	195	21.6
HYDRFC-CUSP250	250(2542)	10	73	363	569	252	215	27.3
HYDRFC-CUSP300	300(3168)	10	74	452	637	282	240	34.4
HYDRFC-CUSP400	400(4008)	10	78	573	837	316	270	46.2
HYDRFC-CUSP500	500(5114)	10	83	731	1111	356	305	62.8
HYDRFC-CUSP600	600(5987)	10	88	856	1333	386	330	78.6
HYDRFC-CUSP750	750(7526)	10	94	1076	1758	432	370	105.6
HYDRFC-CUSP1000	1000(10166)	10	104	1453	2531	502	430	157.8

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
