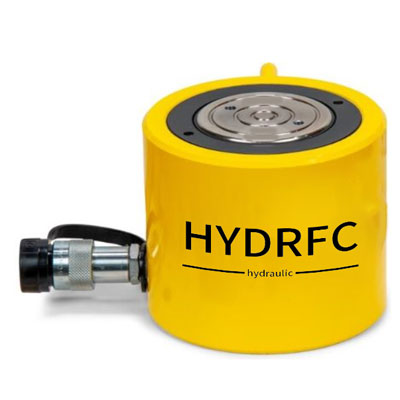

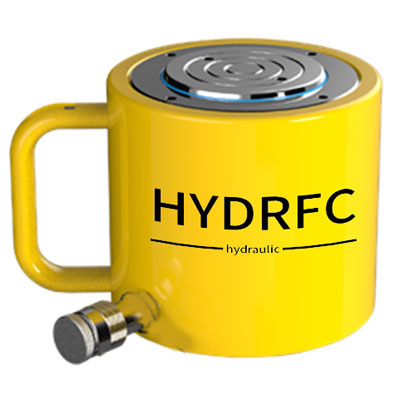

薄型液压油缸

特点： ● 紧凑式设计适用空间狭小工况；

● 柱塞顶部可单独选择配置倾斜式鞍座；

● 单作用，弹簧复位。

RCS系列：

● 最大工作压力：700bar

● 承载能力：10-90 ton@700bar

● 行程：38-62mm

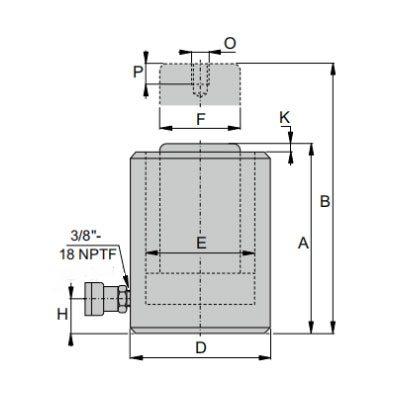

型号	承载能力	有效行程	本体高度A	有效面积	液压油容量	油缸外径D	柱塞直径F	重量
	ton(kN)	mm	mm	cm²	cm³	mm	mm	kg
HYDRFC-RCS101	10(101)	38	88	14.5	55	69	38	4.1
HYDRFC-RCS201	20(201)	45	98	28.8	129	92	50	5.1
HYDRFC-RCS302	30(295)	62	118	42.1	261	101	66	6.8
HYDRFC-RCS502	45(435)	60	123	62.1	373	125	70	10.9
HYDRFC-RCS1002	90(887)	57	141	126.8	723	165	92	22.8

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
