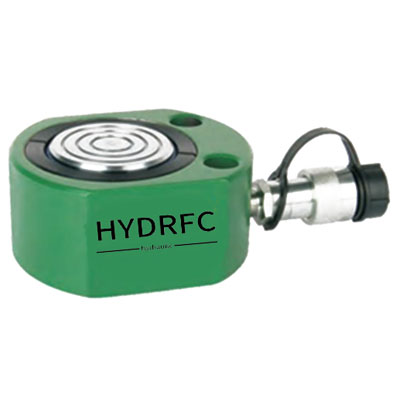

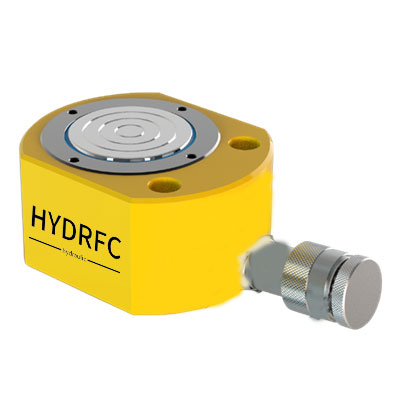

超薄型液压油缸

特点： ● 紧凑扁平式设计适用空间狭小工况；

● 柱塞顶部特殊沟槽设计；

● 单作用，弹簧复位。

RSM系列：

● 最大工作压力：700bar

● 承载能力：5-150 ton@700bar

● 行程：6-16mm

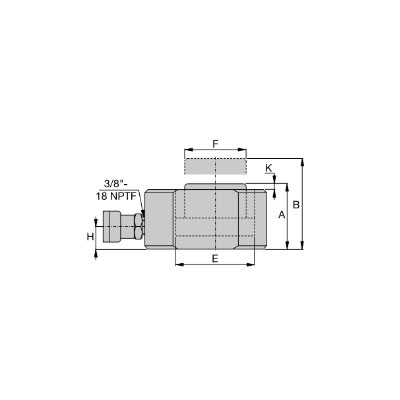

型号	承载能力	有效行程	本体高度A	有效面积	液压油容量	油缸外径D	柱塞直径F	重量
	ton(kN)	mm	mm	cm²	cm³	mm	mm	kg
HYDRFC-RSM50	5(45)	6	32	6.5	4	58x41	25	1.1
HYDRFC-RSM100	10(101)	11	43	14.5	18	82x55	38	1.3
HYDRFC-RSM200	20(201)	11	51	28.8	32	101x76	50	3.1
HYDRFC-RSM300	30(295)	13	58	42.1	55	117x96	63	4.6
HYDRFC-RSM500	45(435)	16	66	62.1	99	140x115	70	6.8
HYDRFC-RSM750	75(718)	16	79	102.6	165	166x139	82	11.2
HYDRFC-RSM1000	90(887)	16	85	126.8	203	178x153	92	14.6
HYDRFC-RSM1500	150(1386)	16	100	198.2	318	216x190	115	26.2

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
