薄型螺母锁定液压油缸

特点： ● 超薄油缸适用于紧凑狭小空间使用，配置最大倾斜度为5°的整体式倾斜鞍座；

● 螺母锁定设计提供安全机械负载支撑；

● 单作用，依靠负载或外力回程。

CLP系列：

● 最大工作压力：700bar

● 承载能力：60-500 ton@700bar

● 行程：45-50mm

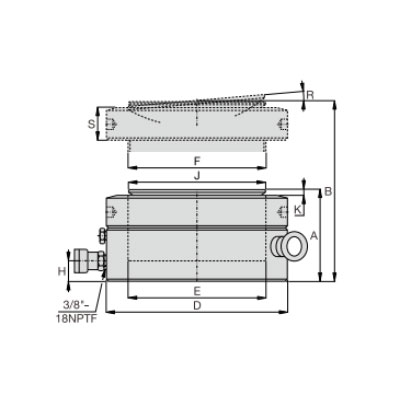

型号	承载能力	有效行程	本体高度A	有效面积	液压油容量	油缸外径D	柱塞直径F	鞍座最大倾角R	标准鞍座直径J	重量
	ton(kN)	mm	mm	cm²	cm³	mm	Mm	°	mm	kg
HYDRFC-CLP602	60(606)	50	125	87	432	140	Tr104x4	5°	96	15
HYDRFC-CLP1002	100(1026)	50	137	147	736	176	Tr136x6	5°	126	26
HYDRFC-CLP1602	160(1619)	45	148	231	1040	220	Tr171x6	5°	160	44
HYDRFC-CLP2002	200(1999)	45	155	286	1285	245	Tr190x6	5°	180	57
HYDRFC-CLP2502	260(2568)	45	159	367	1650	276	Tr216x6	5°	200	74
HYDRFC-CLP4002	400(3916)	45	178	560	2518	350	Tr266x6	4°	250	134
HYDRFC-CLP5002	500(5114)	45	192	731	3288	400	Tr305x6	3°	290	189

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
