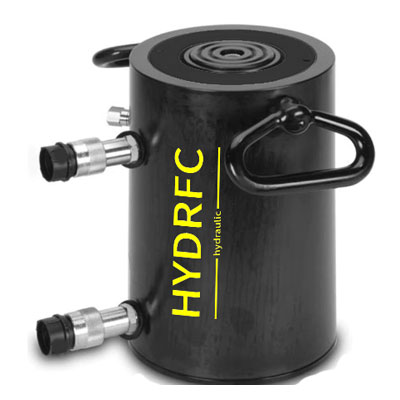

双作用铝制液压油缸

特点： ● 较高的承载能力和重量比，易于搬运和就位；

● 配置安全溢流阀防止意外超压；

● 双作用设计，液压控制回程。

RAR系列：

● 最大工作压力：700bar

● 承载能力：20-150 ton@700bar

● 行程：50-250mm

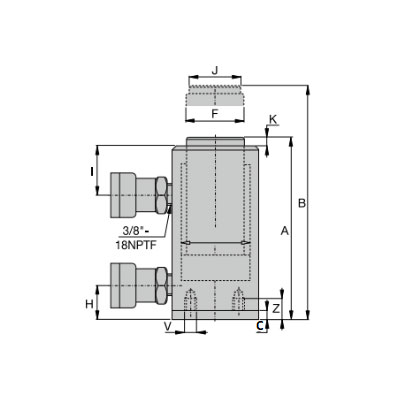

型号	承载能力	有效行程	本体高度A	工作能力		液压油量		油缸外径D	活塞杆直径F	标准鞍座直径J	重量
型号	ton(kN)	Mm	mm	推力kN	拉力kN	推cm³	拉cm³	mm	mm	mm	kg
HYDRFC-RAR202	20(218)	50	201	218	130	156	93	113	40	30	7.4
HYDRFC-RAR206		150	251			468	278				8.6
HYDRFC-RAR2010		250	301			780	465				9.8
HYDRFC-RAR302	30(309)	50	301	310	178	221	123	125	50	40	8.6
HYDRFC-RAR306		150	351			663	368				10.6
HYDRFC-RAR3010		250	401			1105	613				12.2
HYDRFC-RAR502	50(496)	50	201	496	187	354	134	145	75	50	11.1
HYDRFC-RAR506		150	251			1063	400				14.3
HYDRFC-RAR5010		250	301			1771	668				17.6
HYDRFC-RAR1002	100(1002)	50	301	1003	557	715	398	185	90	75	16.5
HYDRFC-RAR1006		150	351			2147	1193				22.2
HYDRFC-RAR10010		250	401			3578	1988				28.1
HYDRFC-RAR1502	150(1589)	50	248	1589	923	1135	660	230	110	113	24.2
HYDRFC-RAR1506		150	298			3405	1980				33.3
HYDRFC-RAR1510		250	348			5676	3300				42.6

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
