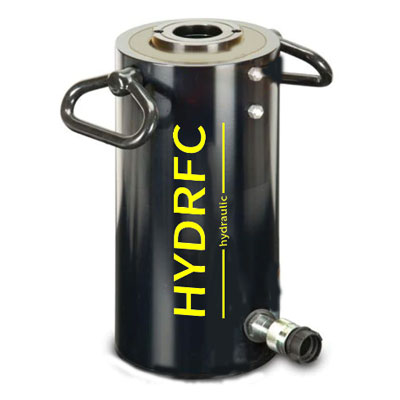

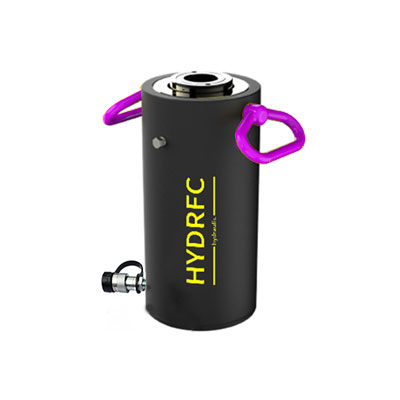

单作用铝制中空液压油缸

特点：

● 较高的承载能力和重量比，易于搬运和就位；

● 中空柱塞设计满足顶推及拉合工况需求；

● 高强度复位弹簧设计满足及时回程需求。

RACH系列：

● 最大工作压力：700bar

● 承载能力：20-150 ton@700bar

● 行程：50-200mm

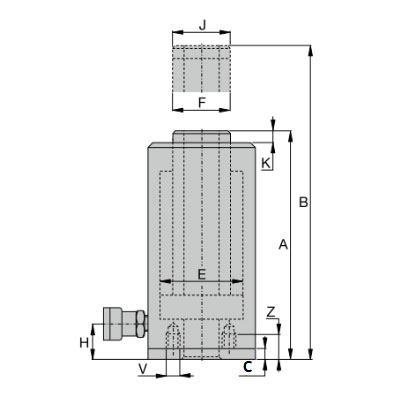

型号	承载能力	有效行程	本体高度A	伸展高度B	有效面积	液压油容量	油缸外径D	活塞杆直径F	中心孔直径	标准鞍座直径J	重量
型号	ton(kN)	mm	mm	mm	cm²	cm³	mm	mm	mm	mm	kg
HYDRFC-RACH202	20(229)	50	189	239	32.7	164	100	55		55	5.2
HYDRFC-RACH204		100	251	351		328			27		6.2
HYDRFC-RACH206		150	316	466		492					7.1
HYDRFC-RACH302	30(358)	50	208	258	51.1	256	130	70	34	70	8.1
HYDRFC-RACH304		100	268	368		512					9.6
HYDRFC-RACH306		150	333	483		768					11.2
HYDRFC-RACH602	60(596)	50	251	301	84.7	424	180	100		100	16.2
HYDRFC-RACH604		100	316	416		847			54		19.6
HYDRFC-RACH606		150	380	530		1271					25.8
HYDRFC-RACH1002	100(1157)	50	258	308	164.6	829	250	145	79	145	33.8
HYDRFC-RACH1004		100	326	426		1658					39.8
HYDRFC-RACH1006		150	392	542		2487					46.2
HYDRFC-RACH1502	150(1588)	50	280	330	225.8	1129	276	150	79	145	48.9
HYDRFC-RACH1506		150	430	580		3387					63.1
HYDRFC-RACH1508		200	500	700		4517					70.1

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
