单作用铝制螺母锁定液压油缸

特点： ● 较高的承载能力和重量比，易于搬运和就位；

● 铝制螺母设计确保油缸伸出后及时机械锁定负载；

● 高强度复位弹簧设计满足及时回程需求。

RACL系列：
● 最大工作压力：700bar
● 承载能力：20-150 ton@700bar
● 行程：50-200mm

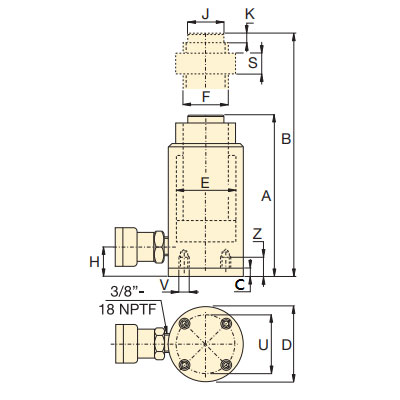

型号	承载能力	有效行程	本体高度A	伸展高度B	有效面积	液压油容量	油缸外径D	活塞杆直径F	标准鞍座直径J	重量
型号	ton(kN)	Mm	mm	mm	cm²	cm³	mm	mm	mm	kg
HYDRFC-RACL202	20(218)	50	224	274	31.2	156	85	Tr55x4	40	4.1
HYDRFC-RACL206		150	324	474		468				5.3
HYDRFC-RACL208		200	374	574		624				5.8
HYDRFC-RACL302	30(309)	50	231	281	44.2	221	100	Tr60x4	40	5.4
HYDRFC-RACL304		100	281	381		442				6.1
HYDRFC-RACL306		150	331	481		663				6.8
HYDRFC-RACL502	50(496)	50	236	286	70.9	354	130	Tr80x4	50	9.3
HYDRFC-RACL504		100	286	386		709				10.6
HYDRFC-RACL506		150	336	486		1063				11.9
HYDRFC-RACL1002	100(1002)	50	296	346	143.1	716	180	Tr110x6	94	21.9
HYDRFC-RACL1004		100	346	446		1431				24.2
HYDRFC-RACL1006		150	396	546		2147				26.5
HYDRFC-RACL1502	150(1589)	50	323	373	227	1135	230	Tr140x6	113	32.2
HYDRFC-RACL1504		100	373	473		2270				36.2
HYDRFC-RACL1506		150	423	573		3405				40.2

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
