单作用铝制液压油缸

特点： ● 较高的承载能力和重量比，易于搬运和就位；
● 高强度支撑环设计，提高抗偏载能力；
● 高强度复位弹簧设计满足及时回程需求。

RAC系列：
● 最大工作压力：700bar
● 承载能力：10-150 ton@700bar
● 行程：50-200mm

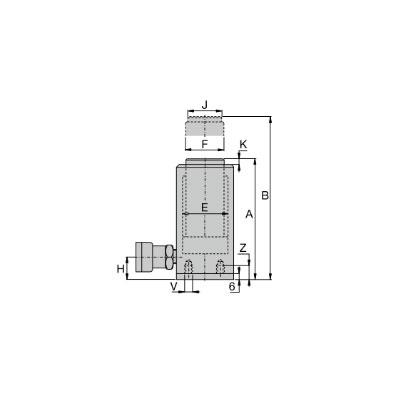

型号	承载能力	有效行程	本体高度A	伸展高度B	有效面积	液压油容量	油缸外径D	活塞杆直径F	标准鞍座直径J	重量
型号	ton(kN)	Mm	Mm	mm	cm²	cm³	mm	mm	mm	kg
HYDRFC-RAC102	10(88)	50	154	204	12.6	60	58	32	24	1.3
HYDRFC-RAC104		100	204	304		130				1.8
HYDRFC-RAC106		150	254	404		190				2.1
HYDRFC-RAC152	15(137)	50	161	211	19.6	100	70	40	29	1.9
HYDRFC-RAC154		100	211	311		200				2.5
HYDRFC-RAC156		150	261	411		290				2.9
HYDRFC-RAC202	20(218)	50	174	224	31.2	156	85	50	40	3.6
HYDRFC-RAC204		100	224	324		312				4.1
HYDRFC-RAC206		150	274	424		468				4.6
HYDRFC-RAC302	30(309)	50	181	231	44.2	221	100	60	40	4.5
HYDRFC-RAC304		100	231	331		442				5.2
HYDRFC-RAC306		150	281	431		663				5.9
HYDRFC-RAC502	50(496)	50	186	236	70.9	354	130	80	50	8.6
HYDRFC-RAC504		100	236	336		709				9.8
HYDRFC-RAC506		150	286	436		1063				11.1
HYDRFC-RAC1004	100(1002)	100	271	371	143.1	1431	180	110	94	19.6
HYDRFC-RAC1006		150	321	471		2147				21.9
HYDRFC-RAC1008		200	371	571		2863				24.3
HYDRFC-RAC1502	150(1589)	50	243	293	227	1135	230	140	113	25.3
HYDRFC-RAC1504		100	293	393		2270				29.6
HYDRFC-RAC1506		150	343	493		3405				33.3

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
