单作用弹簧复位液压油缸

特点： ● 高强度合金钢材质经久耐用，烤漆表面耐腐蚀；

● 特殊设计可适应多种位置工况使用；

● 高强度弹簧复位设计确保及时回程。

RC系列：
● 最大工作压力：700bar

● 承载能力：5-95 ton@700bar

● 行程：16-363mm

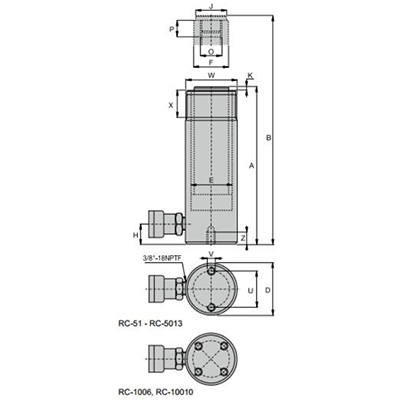

型号	承载能力	有效行程	本体高度A	伸展高度B	有效面积	液压油容量	油缸外径D	活塞杆直径F	标准鞍座直径J	重量
型号	ton(kN)	Mm	mm	mm	cm²	cm³	mm	mm	mm	kg
HYDRFC-RC50	5(45)	16	41	57	6.5	10	58	25.4	25	1.0
HYDRFC-RC51		25	110	135		16	38			1.1
HYDRFC-RC53		76	165	241		50				1.5
HYDRFC-RC55		127	215	342		83				1.9
HYDRFC-RC57		177	273	450		115				2.4
HYDRFC-RC59		232	323	555		151				2.8
HYDRFC-RC101	10(100)	26	89	115	14.5	38	57	38		1.8
HYDRFC-RC102		54	121	175		78			35	2.3
HYDRFC-RC104		105	171	276		152				3.3
HYDRFC-RC106		156	247	403		226				4.4
HYDRFC-RC108		203	298	501		294				5.4
HYDRFC-RC1010		257	349	606		373				6.4
HYDRFC-RC1012		304	400	704		441				6.8
HYDRFC-RC1014		356	452	808		516				8.2
HYDRFC-RC151	15(142)	26	124	150	20.3	51	69	41	38	3.3
HYDRFC-RC152		51	149	200		104				4.1
HYDRFC-RC154		101	200	301		205				5.1
HYDRFC-RC156		152	271	423		308				6.8
HYDRFC-RC158		203	322	525		411				8.2
HYDRFC-RC1510		254	373	627		516				9.6
HYDRFC-RC1512		305	423	728		619				10.9
HYDRFC-RC1514		356	474	830		723				11.8
HYDRFC-RC251	25(232)	26	139	165	33.2	86	86	57	50	5.9
HYDRFC-RC252		50	165	215		166				6.4
HYDRFC-RC254		102	215	317		339				8.2
HYDRFC-RC256		158	273	431		525				10.1
HYDRFC-RC258		210	323	533		697				12.3
HYDRFC-RC2510		261	374	635		867				14.1
HYDRFC-RC2512		311	425	736		1033				16.3
HYDRFC-RC2514		363	476	838		1202				17.8
HYDRFC-RC306	30(296)	159	337	496	42.1	660	101	57	50	15.1
HYDRFC-RC308	30(296)	209	387	596	42.1	880	101	57	50	18.1
HYDRFC-RC502	50(498)	51	176	227	71.2	362	127	80	71	15.1
HYDRFC-RC504		101	227	328		719				19.1
HYDRFC-RC506		159	282	441		1131				23.1
HYDRFC-RC5013		337	460	797		2399				37.6
HYDRFC-RC756	75(719)	156	285	441	102.6	1601	146	95	71	29.6
HYDRFC-RC7513	75(719)	333	492	825	102.6	3417	146	95	71	59.1
HYDRFC-RC1004	95(933)	118	307	425	133.3	1386	178	105	71	52.6
HYDRFC-RC1006		168	357	525		2239				59.3
HYDRFC-RC10010		260	449	709		3466				72.8

选型建议：

● 由于篇幅有限仅列出部分产品参数，如需了解更多信息请联系HYDRFC;
● 选择油缸的额定负载及行程的80%作为实际使用的上限值；
✧单作用油缸复位形式有弹簧复位、负载或外力复位；
✧双作用油缸伸出或缩回均为液压控制，速度可控；
● 根据实际需要选择单作用或双作用油缸，
● 根据油缸速度等控制要求选定液压泵，HYDRFC可成套供应；
● 根据使用频率、工作位置及形式等确定油缸结构形式；
● 使用环境也需予以关注，极低或极高温度使用时请联系HYDRFC;
● 目录中所有吨位数值均特指为“公吨”，并只仅用于油缸承载等级的划分，具体承载能力请参考kN数值。
